Очистка полостей шатунных шеек
При каждом снятии коленчатого вала с двигателя очистить полости шатунных шеек, предварительно удалив заглушки 2 (рис. 89), которыми закрыты полости. Заглушки заменить новыми, их повторное использование не допускается.
Перед установкой заглушек запилить вспучивание металла у кромок отверстий от предыдущей раскерновки, промыть вал и продуть масляные каналы. Заглушки запрессовать на глубину 5-6 мм от кромки отверстия, после чего раскернить внутри отверстия в трех точках, равнорасположенных по окружности, для предотвращения самопроизвольного выпрессовывания заглушек.

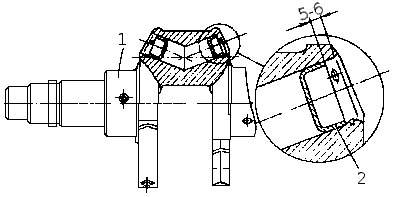

Рис. 89. Заглушки полостей шатунных шеек: 1 — коленчатый вал; 2 — заглушки.
Установка коленчатого вала на двигатель
При установке коленчатого вала на двигатель обеспечить соответствие размеров вкладышей подшипников размерам шеек вала (см. таблицу).
Перед установкой обеспечить чистоту наружных поверхностей и внутренних полостей коленчатого вала и других сопряженных поверхностей. Смазать шейки и рабочие поверхности чистым моторным маслом.
Для облегчения установки маховика в правильное положение относительно коленчатого вала на ступице маховика нанесена цифра «8» для восьмицилиндровых двигателей, которую при сборке совместить с цифрой «2» на торце коленчатого вала.
Крышки коренных подшипников не взаимозаменяемы; при их установке следить, чтобы клеймо на крышке соответствовало клейму на блоке.
Затяжку крышек коренных подшипников начинать с вертикальных болтов и затягивать в два приема с крутящим моментом после повторной затяжки 430...470 Нּм (43...47 кгсּм), затем затянуть в два приема горизонтальные болты с окончательным моментом затяжки 90... 120 Нּм (9... 12 кгсּм).
Перед затяжкой заднего упорного коренного подшипника выровнять осевой зазор, для чего, слегка притянув болтами крышку подшипника, перемещать коленчатый вал вперед-назад в осевом направлении до упора при помощи ломика сначала вперед, затем назад, выравнивая положение крышки. Затянув болты, проверить щупом осевой зазор. Он должен быть одинаковым с обеих сторон крышки.
Замена шестерни коленчатого вала
Шестерню коленчатого вала можно заменить без снятия коленчатого вала с двигателя.
- Снять шкив привода.
- Для снятия ступицы со шкивом и гасителем с конического конца коленчатого вала восьмицилиндрового двигателя использовать съемник, показанный на рисунке 90.
- При снятых шкиве и передней крышке блока передний противовес и шестерню спрессовать с помощью съемника.
- Перед установкой шестерню и передний противовес нагреть до температуры 105, 155°С и последовательно подпрессовывать их до упора с помощью специального приспособления.

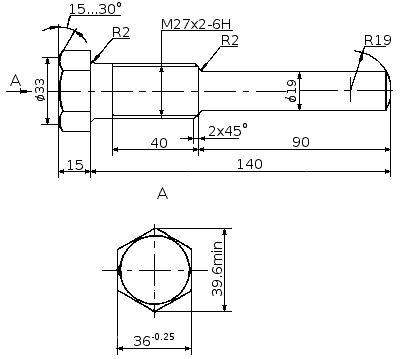

Рис. 90. Съемник ступицы коленчатого вала.
