Маркировка двигателей

Маркировка двигателя осуществляется на заводской табличке.

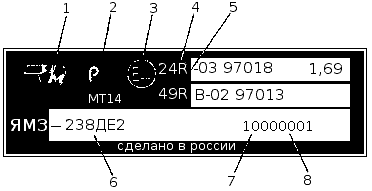

Пример таблички к двигателю ЯМЗ-238ДЕ2 на рисунке 49. Таблички других двигателей аналогичны по оформлению, но отличаются некоторыми цифрами. Табличка установлена на верхней площадке блока цилиндров с правой стороны у картера маховика. На ней размещена следующая информация:

  • Товарный знак предприятия-изготовителя.
  • Знак соответствия национальным стандартам с обозначением организации выдавшей стандарт.
  • Знак официального утверждения.
  • Соответствие правилам 24R-03 с коэффициентом поглощения.
  • Соответствие правилам 49RA-02 (Евро 1) или 49RB-02
  • Модель и комплектация двигателя.
  • Год выпуска. Обозначается цифрой, что соответствует-1-2001 г.; 2-2002 г. и т. д.
  • Порядковый номер.

Рис. 49. Заводская табличка двигателя ЯМЗ-238ДЕ2.

Кроме того, год выпуска и номер двигателя продублированы на площадке левого ряда блока цилиндров в задней части двигателя.

Модель топливного насоса высокого давления, его номер и дата выпуска указаны на табличке, закрепленной на корпусе насоса с правой стороны.

Обозначение турбокомпрессора по спецификации и его порядковый номер выбиты на специальной площадке в передней верхней части корпуса компрессора.

На топливном насосе высокого давления в сборе с регулятором частоты вращения устанавливаются пять пломб завода-изготовителя:

  • на люк смотровой регулятора;
  • на болт регулировки максимальных холостых оборотов двигателя;
  • на крышку корректора;
  • на винт под ограничение мощности;
  • на крышку верхнюю ТНВД.

Внимание! Снятие пломб в гарантийный период эксплуатации категорически запрещается.

Маркировка коробки передач на заднем торце картера. Выбивается модель коробки передач, заводской номер и дата выпуска.
